衬氟旋塞阀

衬氟旋塞阀是用带通孔的塞体作启闭件，塞体随阀杆转动，以实现启闭动作的阀门。旋塞阀启闭迅速、流体阻力小。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。近年来作为历史上最早被人们采用的阀门之一，不但没有衬球阀等形式的阀门所代替，反而在市场上呈现越来越火爆的趋势。旋塞阀多用于截断介质流动，也可进行介质分配(三通旋塞阀)。本产品广泛适用于除“熔融碱金属和元素氟”外的任何腐蚀性介质，在化工、石油、医药、食品、钢铁冶炼、造纸、水电'、环境保证等行业得到广泛的运用。

产品型号：X43F46-16C
产品规格：DN15~250
产品特点：阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达

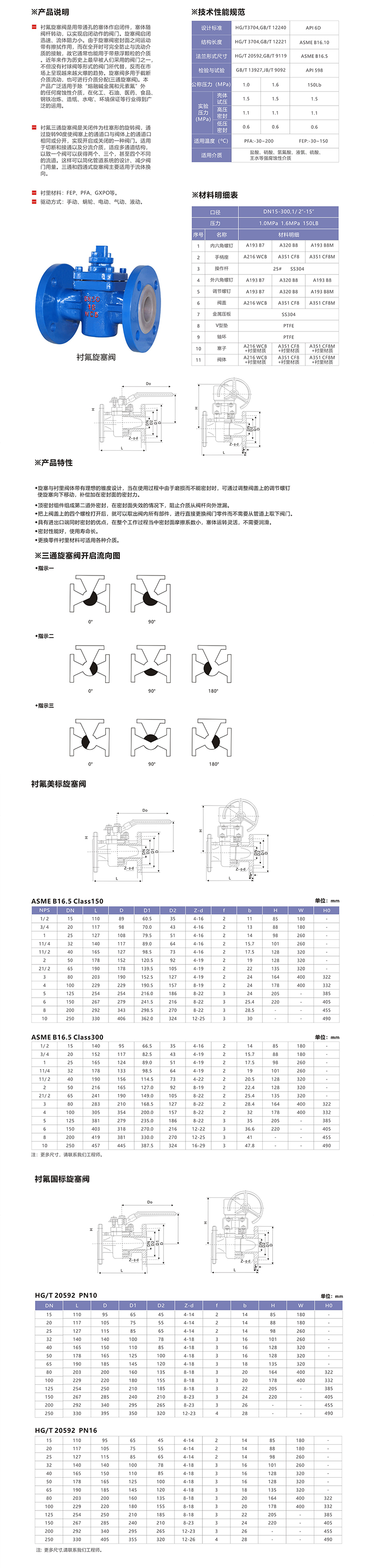

产品参数

产品名称：衬氟旋塞阀

型号：X43F46-16C等

规格：DN15~250

产品简介：衬氟旋塞阀是用带通孔的旋塞做为启闭件，通过旋塞的旋动实现关闭的阀门，具有密封性能好，使用寿命长，具有进出端同时密封的优点。

结构特点：

1、阀体进出口端窗口设计为双道沟槽密封环结构，旋塞在旋转过程中，其密封副间的密封比压在逐渐变化，直至到达全开或全关位置时，产生足够的密封比压，密封副达到零泄漏。
2、双道沟槽密封环即可以使PTFE衬套稳固在阀体内不产生位移，又可吸收由于温差变化引起衬套产生的微量变形，同时衬套与旋塞之间产生有力的擦拭作用，又提高了密封面的使用寿命。

3、塞轴上部采用一个PTFE膜片和O型圈与调节垫片组合，即可以调整密封面间的密封比压，使塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封。

4、整个密封过程可近似认为与管道内压力无关。
5、PTFE衬套内，根据使用温度和工作介质采用不同材料的填充物，润滑好，寿命长。

技术标准
设计和制造	GB/T12240
结构长度	GB12221、HG/T3704-2003 ASME B16.10
法兰尺寸	Gb/T9113.1、ANSI B16.5a
结构形式	直通、L型三通、T型三通
驱动方式	手动、气动、电动
公称压力	0.6，1.0、1.6、2.5Mpa Class 150
压力试验	GB/T13927-92API598

主要零部件材料表：

零件名称	精铸球墨铸铁	碳钢	不锈钢
零件名称	QT	C	P	R	PL	RL
阀体、阀盖、阀瓣	QT400	WCB	CF8	CF8M	CF3	CF3M
内衬材料	FEP(F46)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烃)、PE（超高分子量乙烯）
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
