直流式J45

塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲破坏密封面。阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

产品型号：J45F46
产品规格：DN15~300
产品特点：塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强

产品参数

截止阀是指关闭（阀瓣）由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来接通或截断管路中的介质，但不能做节流用。衬氟直流截止阀基本结构

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲破坏密封面。

2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。

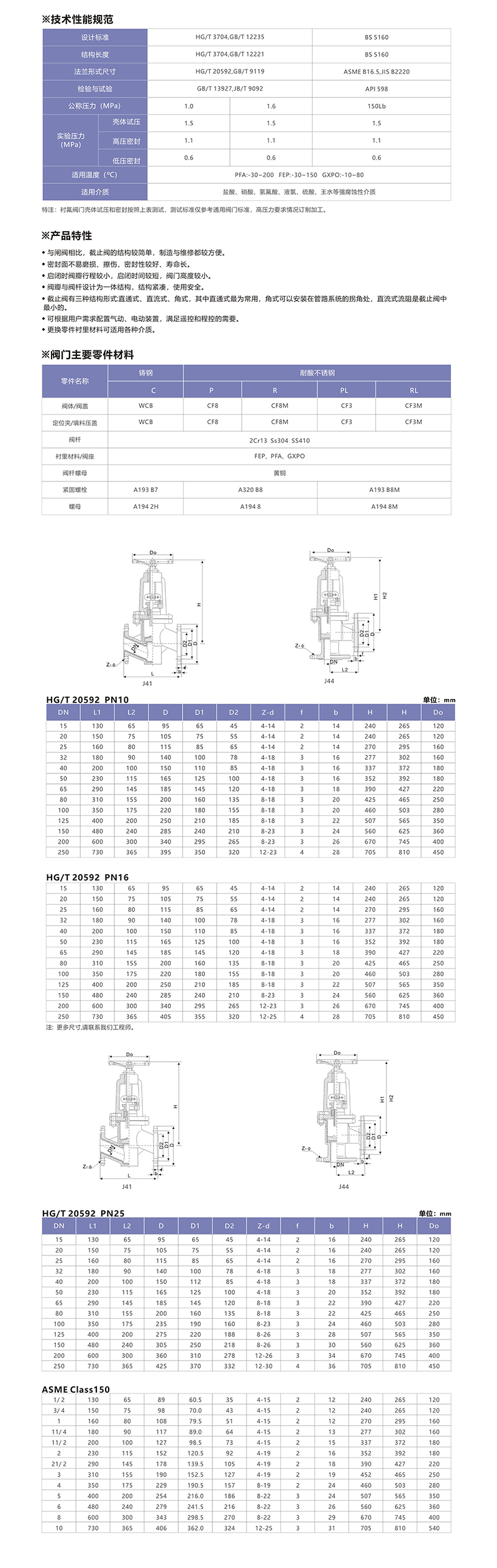

衬氟直流截止阀设计规范

遵循GB/T 12233，GB/T12235，ANSI B 16.34标准

驱动方式

手动衬氟直流截止阀、蜗轮转动衬氟直流截止阀、气动(常开或常闭)衬氟直流截止阀、电动衬氟直流截止阀

衬氟直流截止阀主要零部件材料表

序号	零件名称	灰铸铁	铸钢	不锈耐酸铸钢		超低碳不锈耐酸铸钢
		Z	C	P	R	PL	RL
1	阀体/阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
2	球体/阀杆	25	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	衬里/阀座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	填料压盖	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F4)		PTFE(F4)		PTFE(F4)
6	活节螺栓	35		1Cr17Ni2		1Cr17Ni2
7	阀杆螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
8	紧固螺栓	35		1Cr17Ni2		1Cr18Ni9Ti
9	螺母	45		0Cr18Ni9		0Cr18Ni9
10	手柄	WCB		WCB		WCB

衬氟直流截止阀主要外形和连接尺寸

公称通经		L	D	D1	D2	f	b	Z-φd
DN(mm)	NPS(inch)	L	PN1.0MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	4-φ18
100	4	175	215	180	155	3	22	8-φ18
125	5	200	245	210	185	3	24	8-φ18
150	6	225	280	240	210	3	24	8-φ23
200	8	275	335	295	265	3	26	8-φ23
250	10	325	390	350	320	3	28	12-φ23
300	12	375	440	400	368	4	28	12-φ23
PN1.6MPa
15	1/2	90	95	65	45	2	14	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
65	21/2	145	180	145	120	3	20	4-φ18
80	3	155	195	160	135	3	22	8-φ18
100	4	175	215	180	155	3	24	8-φ18
125	5	200	245	210	185	3	26	8-φ18
150	6	225	280	240	210	3	28	8-φ23
200	8	275	335	295	265	3	30	8-φ23
PN2.5MPa
15	1/2	90	95	65	45	2	16	4-φ14
20	3/4	95	105	75	55	2	16	4-φ14
25	1	100	115	85	65	2	16	4-φ14
32	11/4	105	135	100	78	2	18	4-φ18
40	11/2	115	145	110	85	3	18	4-φ18
50	2	125	160	125	100	3	20	4-φ18
