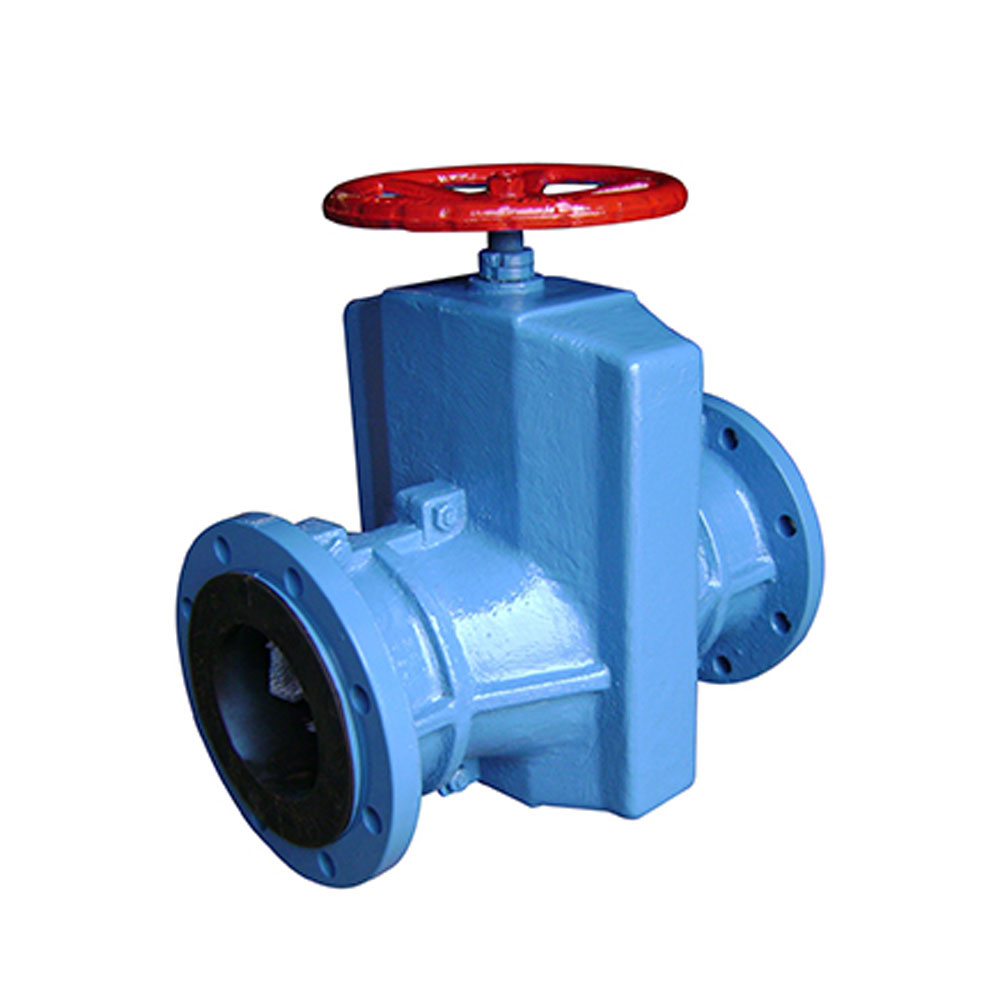

铸铁管夹阀

当顺转手轮时，使大小阀杆同时带动上下闸板、压缩管套进行关闭，反之即行开启。这样，闸板在导柱之间上下往复完成阀门开

闭工作。因橡胶管套承受力小，所以在开闭时，操作人员旋转手轮只要感到适当抵触，均达到开闭极点，切勿尽力多人辅助，禁用其

它工具开闭。

产品型号：GJ41X-10H
产品规格：DN25~300
产品特点：本阀在管道上任意安装，没有介质流向限制，久时使用，如有磨损或泄漏只需将阀体拆下，调换新管套，其阀体可长期使用，经济实惠。

产品参数

铸铁管夹阀主要零部件材质

名称	材料
阀体	铸铁、铝合金、碳钢
套管	橡胶
阀杆	铸铜、碳钢
压杆	球墨铸铁
电动头	组合件
托架	球墨铸铁

铸铁管夹阀主要外形连接尺寸

公称通径	主要连接尺寸及外型尺寸						重量(KG)
公称通径	L	D	D1	D2	b	Z-Ø	重量(KG)
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80

铸铁管夹阀主要外形连接尺寸

公称通径	主要连接尺寸及外型尺寸						重量(KG)
公称通径	L	D	D1	D2	b	Z-Ø	重量(KG)
20	135	105	75	55	16	4-14	2.5
25	145	115	85	65	16	4-14	3
32	160	135	100	78	18	4-18	4
40	180	145	110	85	18	4-18	6
50	210	165	125	100	20	4-18	7.5
65	250	185	145	120	20	4-18	9.5
80	300	190	160	135	22	4-18	16
100	350	215	180	155	22	8-18	20
125	430	245	210	185	25	8-18	28
150	500	280	240	210	25	8-23	43
200	650	335	295	265	32	8-23	80
